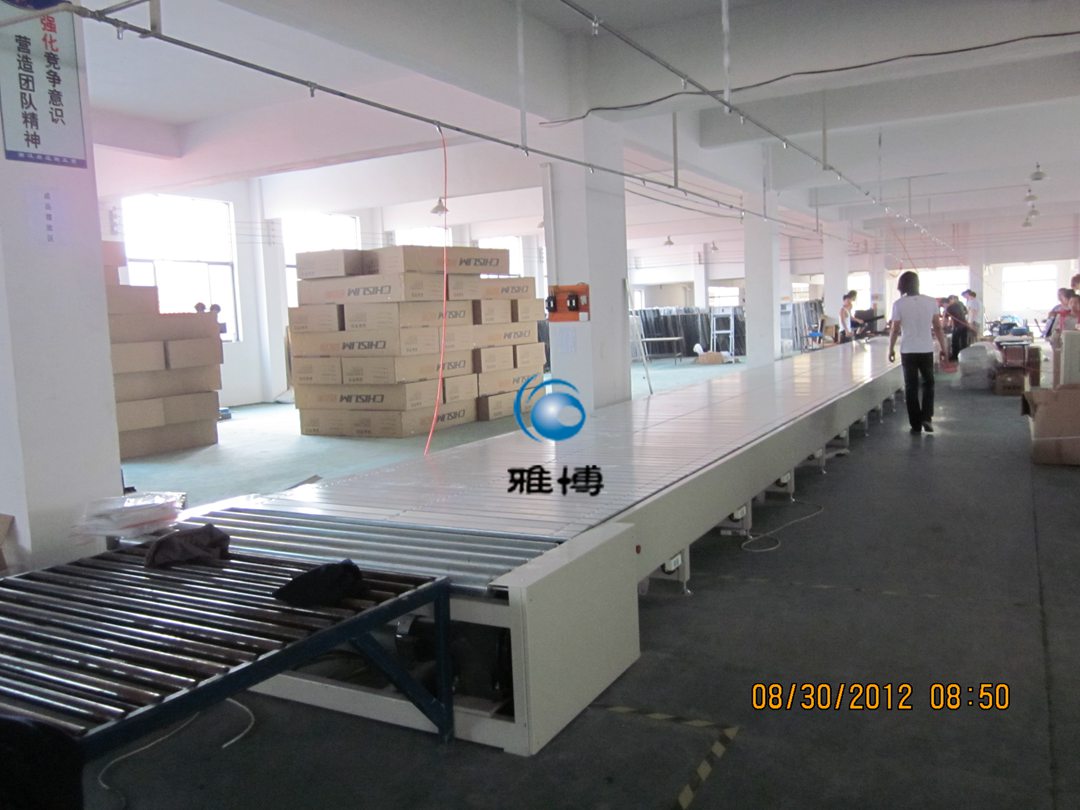

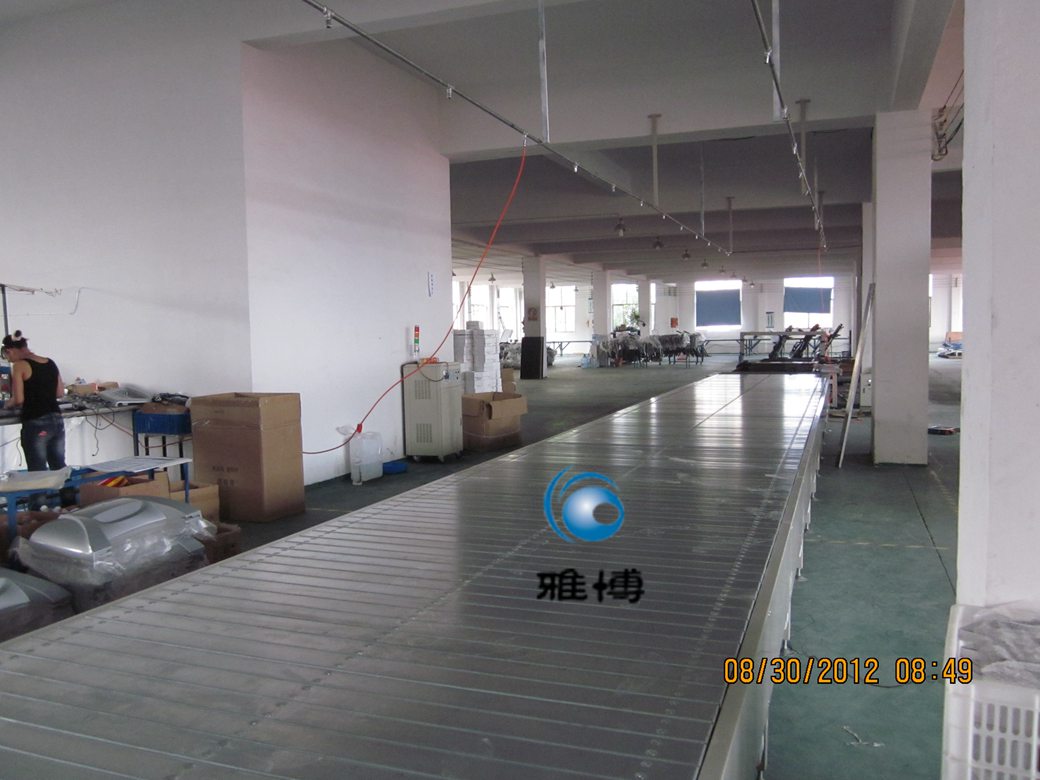

山東板鏈線

山東板鏈線，山東板鏈流水線，山東鏈板線

總體要求

線體采用板式輸送機作傳動媒介,運行方式為連續慢流、節拍兩種方法。電氣控製係統輸送速度為0.5-1.5m/min變頻調速，選用日本三菱品牌D係列變頻調速器。

線體輸送鏈條選用節距為100mm側邊帶導向的單側專用彎板鏈，鏈板采用3mm鍍鋅板製作，寬度為100mm，機身選用3MM厚鐵板折彎機身，鋼結構軌道、支架。線體支架選用60×40mm矩形方管，表麵烤漆處理，驅動漲緊裝置選用槽鋼製作。

線體兩側護邊高於輸送麵板10-12mm左右，線體驅動采用0.75KW台灣城邦減速機，線體運行要平穩，不得出現竄動現象，無異常噪音。

線體采用工位組合方式，在組裝前對外露的金屬材料表麵均進行表麵除鏽、噴漆、烤漆處理，保證設備內地質量的可靠性及外型美觀

技術參數

線體總長度：      30000mm（含機頭、機尾）

線體高度：        600±25mm

線體寬度：        2000mm（有效寬度1900）

支腳距離：       1200mm

線體運行方式：    連續、節拍兩種

連續運行速度：    0.5-1.5m/min（變頻調速器調速）

節拍運行：        0.1-99分鍾可調

工位配置

全線配置氣路兩排，吊裝在天花板下方，線體兩側各配置快速接頭一套。

全線兩側各配置電源插座（含走線槽及插座電源線）AC220V，10A 兩位三孔公牛或鴻雁萬能插座。

全線配置氣源處理三聯件1套（台灣亞德客）

氣管：選用1”鍍鋅氣管，每工位配一套快速接咀。

結構、性能與安全

係統各部分有足夠的鋼性，有關傳動部份應加裝防護罩，有關快速接頭、氣路等性能安全可靠，接口無漏氣等現象。

電控應安全可靠，動作要靈敏，電線安裝應符合電氣有關要求及標準。

全線設置急停按鈕1處，便於處理緊急情況。（具體位置安裝時確定）

線體顏色

線體鏈板鍍鋅板製作

其它部件為電腦色
