要求：
A1：單條2.2米動力滾筒裝配流水線一條：
1、總體設計要求：
1.1、成套裝配生產線要求為動力滾道裝配生產線；
1.2、線體骨架主要采用40㎜*60㎜的方鋼製作而成，支架間距為1100mm，行架下方設有M14水平調整螺絲，線體的支承杆主要采用30*40的方型鋼管製作而成表麵噴塑處理；
1.3、全線裝配線體采用K821型鋁型材為線體導軌，並采用￠60的動力鍍鋅滾筒為運輸介質，要求采用機械軸承，滾筒軸直徑為12mm，線體滾筒之間安95.25mm均勻排列，滾道線要求可以承受400Kg/m2的承重能力；
1.4、傳輸方式：采用台灣產東力0.4KW電機，調速範圍：4m/min ；
2、工位配置及規格數量：
2.1、全線總長1100mm/工位*2工位=2200mm；
2.2、線體有效寬度：600mm；
2.3、線體高度：750±20mm；
A2：單條8.4米動力滾筒裝配流水線一條：
1、總體設計要求：
1.1、成套裝配生產線要求為動力滾道裝配生產線；
1.2、線體骨架主要采用40㎜*60㎜的方鋼製作而成，支架間距為1200mm，行架下方設有M14水平調整螺絲，線體的支承杆主要采用30*40的方型鋼管製作而成表麵噴塑處理；
1.3、全線裝配線體采用K821型鋁型材為線體導軌，並采用￠60的動力鍍鋅滾筒為運輸介質，要求采用機械軸承，滾筒軸直徑為12mm，線體滾筒之間安95.25mm均勻排列，滾道線要求可以承受400Kg/m2的承重能力，其中積放滾筒長度為2200mm，在積放滾筒之間設有機械擋板，檔板采用鋼板折彎而成，共3組；
1.4、傳輸方式：采用兩套台灣產東力0.4KW極電機，調速範圍：4m/min ；
2、工位配置及規格數量：
2.1、全線總長1200mm/工位*7工位=8400mm；
2.2、線體有效寬度：600mm；
2.3、線體高度：710±20mm；
A3：單條2.2米積放動力滾筒裝配流水線一條：
1、總體設計要求：
1.1、成套裝配生產線要求為動力滾道裝配生產線；
1.2、線體骨架主要采用40㎜*60㎜的方鋼製作而成，支架間距為1100mm，行架下方設有M14水平調整螺絲，線體的支承杆主要采用30*40的方型鋼管製作而成表麵噴塑處理；
1.3、全線裝配線體采用K821型鋁型材為線體導軌，並采用￠60的積放動力鍍鋅滾筒為運輸介質，要求采用機械軸承，滾筒軸直徑為12mm，線體滾筒之間安95.25mm均（jun1）勻排列，滾道線要求可以承受400Kg/m2的承重能力；
1.4、傳輸方式：采用台灣產東力0.4KW電機，調速範圍：4m/min ；
2、工位配置及規格數量：
2.1、全線總長1100mm/工位*2工位=2200mm；
2.2、線體有效寬度：600mm；
2.3、線體高度：750±20mm；
A4：單條2.6米動力滾筒裝配流水線一條：
1、總體設計要求：
1.1、成套裝配生產線要求為動力滾道裝配生產線；
1.2、線體骨架主要采用40㎜*60㎜的方鋼製作而成，支架間距為1300mm，行架下方設有M14水平調整螺絲，線體的支承杆主要采用30*40的方型鋼管製作而成表麵噴塑處理；
1.3、全線裝配線體采用K821型鋁型材為線體導軌，並采用￠60的動力鍍鋅滾筒為運輸介質，要求采用機械軸承，滾筒軸直徑為12mm，線體滾筒之間安95.25mm均勻排列，滾道線要求可以承受400Kg/m2的承重能力；
1.4、傳輸方式：采用台灣產東力0.4KW電機，調速範圍：5m/min ；
2、工位配置及規格數量：
2.1、全線總長1300mm/工位*2工位=2600mm；
2.2、線體有效寬度：600mm；
2.3、線體高度：710±20mm；
A5：單條3米動力滾筒裝配流水線一條：
1、總體設計要求：
1.1、成套裝配生產線要求為動力滾道裝配生產線；
1.2、線體骨架主要采用40㎜*60㎜的方鋼製作而成，支架間距為1500mm，行架下方設有M14水平調整螺絲，線體的支承杆主要采用30*40的方型鋼管製作而成表麵噴塑處理；
1.3、全線裝配線體采用K821型鋁型材為線體導軌，並采用￠60的動力鍍鋅滾筒為運輸介質，要求采用機械軸承，滾筒軸直徑為12mm，線體滾筒之間安95.25mm均勻排列，滾道線要求可以承受400Kg/m2的承重能力；
1.4、傳輸方式：采用台灣產東力0.4KW電機，調速範圍：5m/min ；
2、工位配置及規格數量：
2.1、全線總長1500mm/工位*2工位=3000mm；
2.2、線體有效寬度：600mm；
2.3、線體高度：710±20mm；
A6：單條10.5米動力滾筒裝配流水線一條：
1、總體設計要求：
1.1、成套裝配生產線要求為動力滾道裝配生產線；
1.2、線體骨架主要采用40㎜*60㎜的方鋼製作而成，支架間距為1000mm，行架下方設有M14水平調整螺絲，線體的支承杆主要采用30*40的方型鋼管製作而成表麵噴塑處理；
1.3、全線裝配線體采用K821型鋁型材為線體導軌，並采用￠60的動力鍍鋅滾筒為運輸介質，要求采用機械軸承，滾筒軸直徑為12mm，線體滾筒之間安95.25mm均勻排列，滾道線要求可以承受400Kg/m2的承重能力，其中積放滾筒長度為2200mm，在積放滾筒之間設有機械擋板，檔板采用鋼板折彎而成，共3組；
1.4、傳輸方式：采用三套台灣產東力0.4KW極電機，調速範圍：5m/min ；
2、工位配置及規格數量：
2.1、全線總長1200mm/工位*7工位=8400mm；
2.2、線體有效寬度：600mm；
2.3、線體高度：710±20mm；

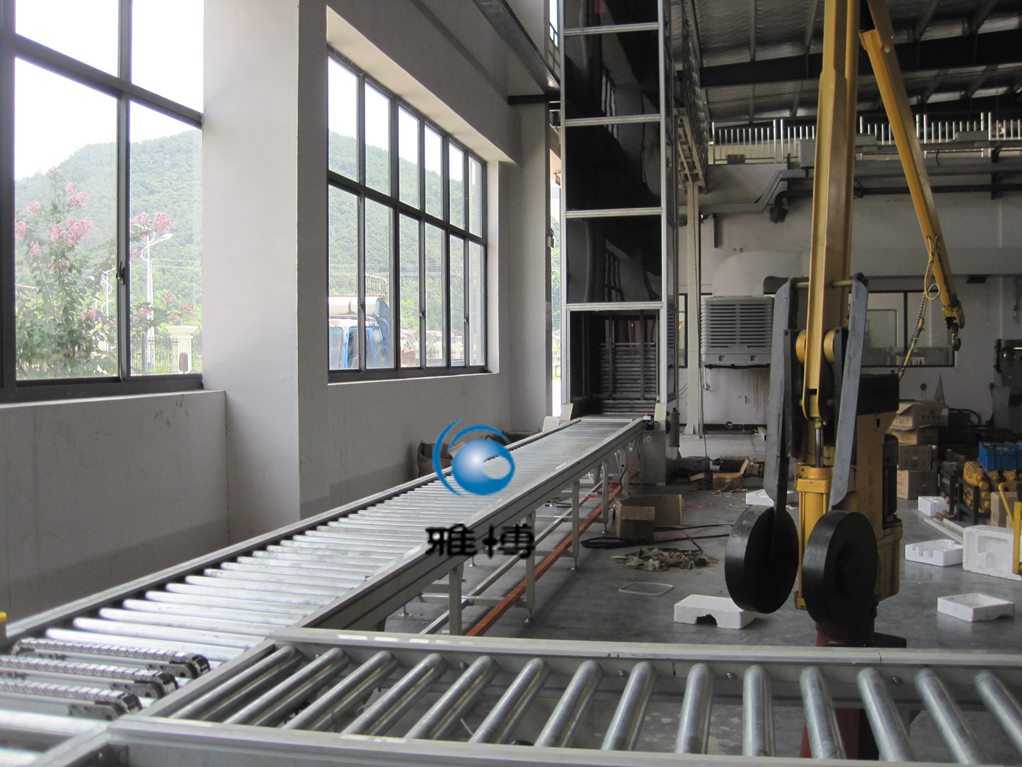

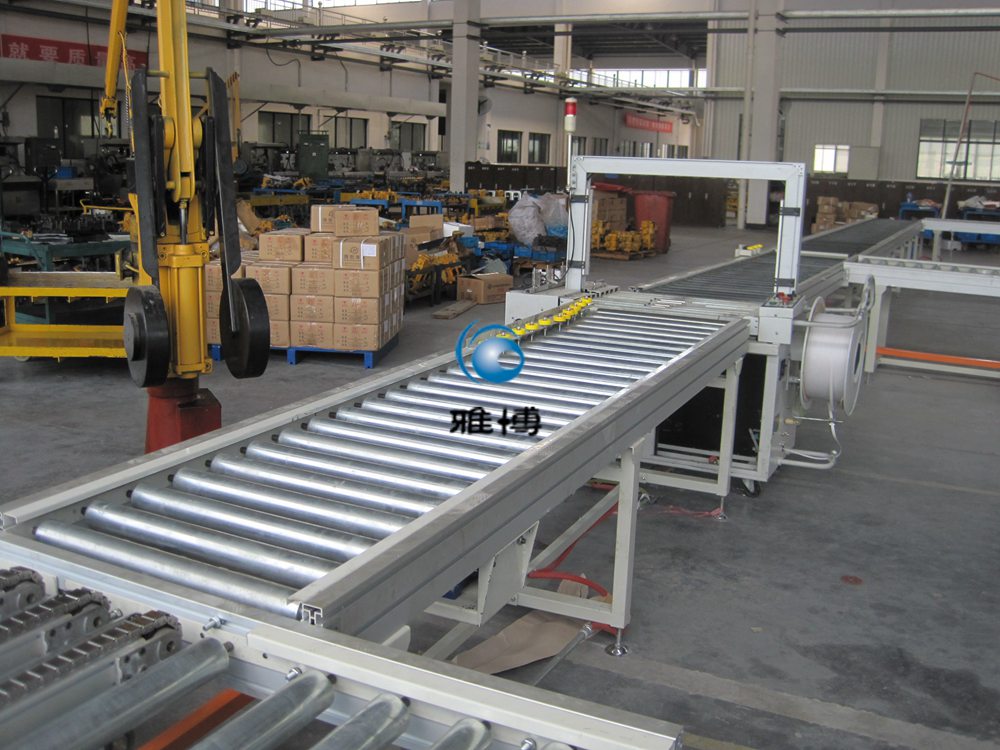

A7：單條1.5米動力滾筒裝配流水線一條（如附圖）：
1、總體設計要求：
1.1、成套裝配生產線要求為動力滾道裝配生產線；
1.2、線體骨架主要采用40㎜*60㎜的方鋼製作而成，支架間距為1500mm，行架下方設有M14水平調整螺絲，線體的支承杆主要采用30*40的方型鋼管製作而成表麵噴塑處理；
1.3、全線裝配線體采用K821型鋁型材為線體導軌，並采用￠60的動力鍍鋅滾筒為運輸介質，要求采用機械軸承，滾筒軸直徑為12mm，線體滾筒之間安95.25mm均勻排列，滾道線要求可以承受400Kg/m2的承重能力；
1.4、傳輸方式：采用台灣產東力0.4KW電機，調速範圍：5m/min ；
2、工位配置及規格數量：
2.1、全線總長1500mm/工位*1工位=1500mm；
2.2、線體有效寬度：600mm；
2.3、線體高度：750±20mm；
